使用Origin和Adobe Illustrator建立交联质谱图
目标
使用Origin和Adobe Illustrator将原始的交联质谱数据转化为圆环形交联质谱图
步骤
Excel处理数据
为了方便在Origin中完成画图，我们需要将未经处理的质谱数据转化为两行-一交联对的格式。具体操作如下：
1. 利用分列转化为单行数据

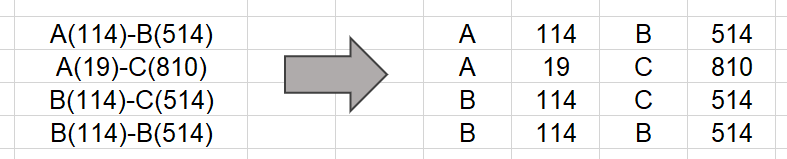

原始数据格式一般如下图所示。使用数据-分列，将括号等符号设为分列符，得到如下效果的一行-一交联的数据。
2. 利用插入行转化为双行数据
接下来使用插入行功能，将一行-一交联的数据转化为两行-一交联的数据。

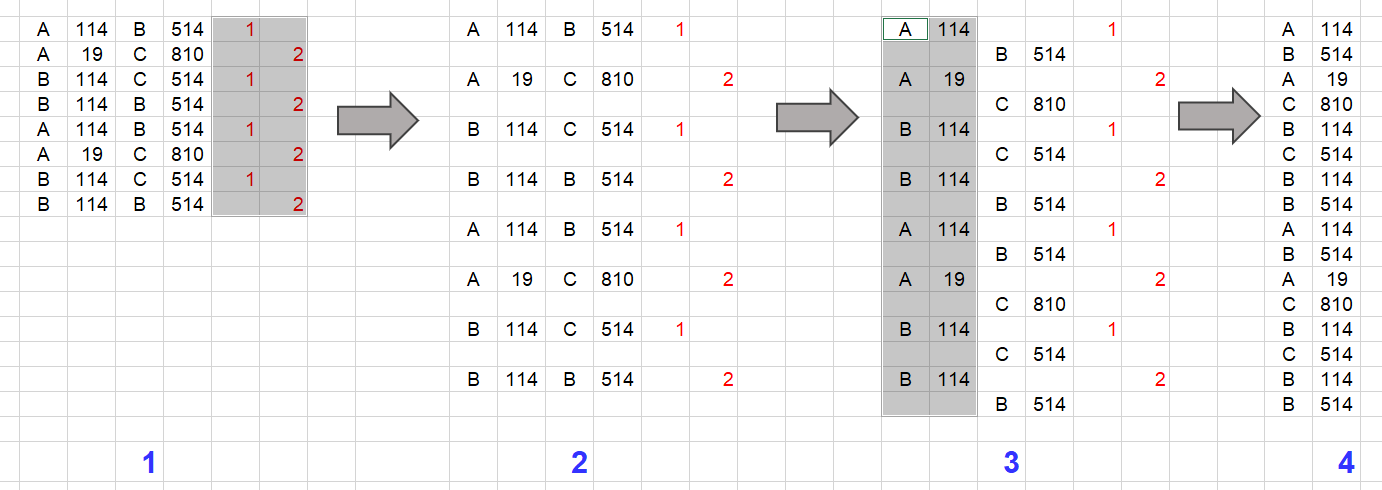

首先如下图红色字样输入1,2交替的两个辅助列 (1)。
之后选中下图中框选区域部分开始-查找与选择-定位条件-空值，选中单元格后插入工作表行，得到隔行插入空行的数据(2)。
之后向下移动后半部分数据一行(3)。
之后选中下图(3)中选中部分，开始-查找与选择-定位条件-空值，选中单元格后删除-右方单元格左移，得到最终数据(4)。
3. 将双行数据转化为极坐标数据
为了在Origin中得到圆环状交联色谱图，我们采用极坐标方式作图。这样我们需要将蛋白位点转化为极坐标的角度，每个位点需要有对应的角度数值。

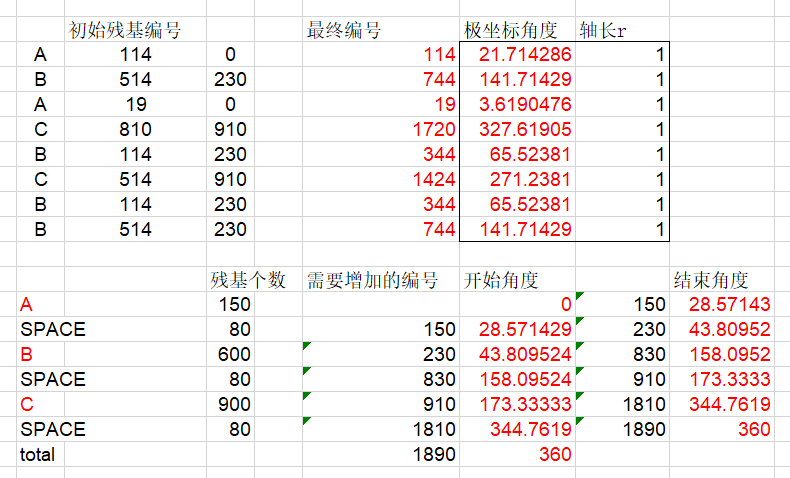

我们首先对每个蛋白进行编号。我们从0°开始，蛋白A,B,C顺序逆时针排列，那么蛋白B和C的残基编号需要在前面的基础上加一个值。假设A蛋白有150，B有600，C有900残基，蛋白之间的空白部分占80残基的体积。那么我们得到下图中左下角的表格信息。通过求和，我们能得到各个蛋白和空白需要增加的数值量。
之后在左上角的双行数据中，选中对应蛋白编号(A,B,C)的列，并查找替换为需要增加的数值量(左上角第三列)，并通过求和得到最终编号(红字)。
极坐标角度由 [(最终编号*360)/(左下角total)] 的公式求得；轴长r统一设置为1. 这样我们得到了需要在Origin中画图的极坐标数据(黑框中的数据)。
Origin处理数据

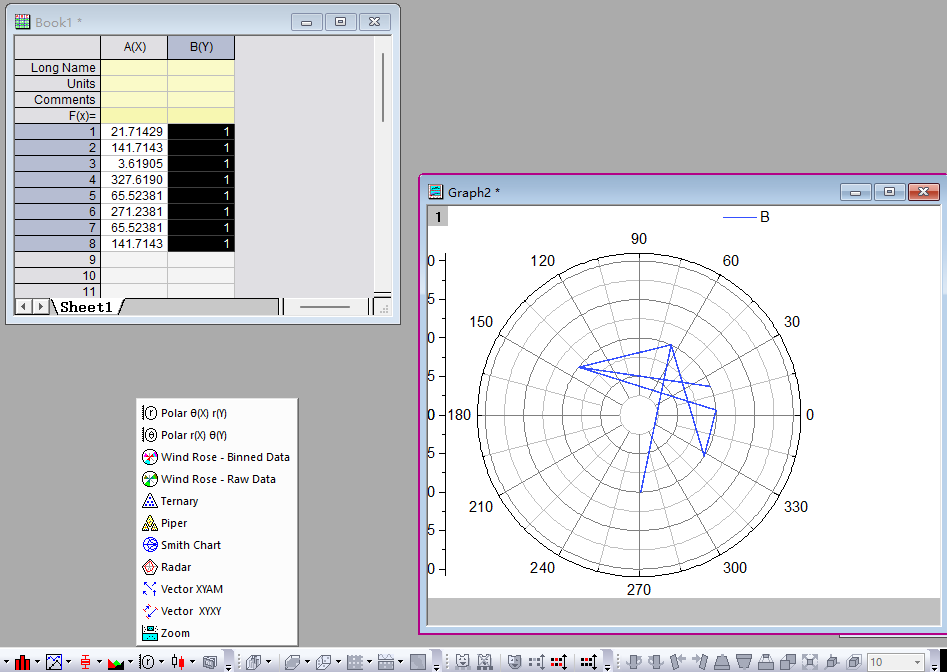

我们将上述极坐标数据复制粘贴到Origin中。选择下方极坐标格式开始作图，得到的是右下角的图像。

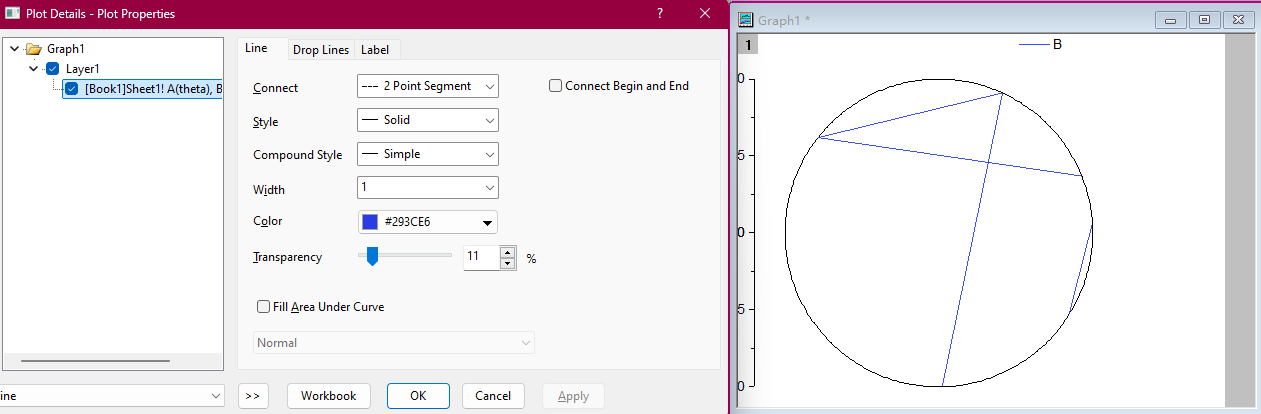

这个图像需要经过一些处理得到交联质谱图。1) 删除所有刻度线和坐标，只留下最外面的圆圈；2) 选择Plot details - Plot properties, Line-Connect 为2 Point Segment，这样使得只有每两个数据点之间进行连线，符合交联质谱对的双行数据。3) 改线条的长度颜色等。最后将图片导出。
P.S. 如果需要高亮某一些交联对或者做区分颜色的交联对，可以先分别作图，统一主题格式之后，采用Graph-Merge graph window对两张图片进行merge，merge之后再保存即可。
AI作外围蛋白卡通图

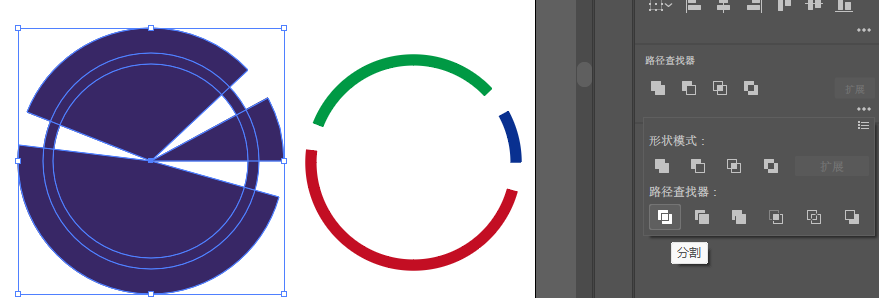

打开AI，首先用AI制造出一圆环，再画一个更大的圆，二者中心对齐，将大圆转为扇形。按照上一步Excel中计算好的开始-结束的角度，每一个蛋白就复制一个扇形，并且对准其所占据的角度，如下图所示，三个扇形分别代表A(150氨基酸)；B(600氨基酸)和C(900氨基酸)。
选中圆环和所有扇形，点击路径查找器-分割，把圆环分割成小块，如下图右边所示。小块可以分别染色或者做风格处理。

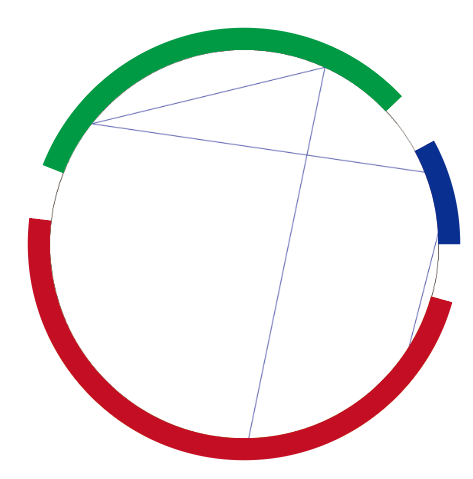

将Origin生成的交联质谱连线粘贴进AI或PPT，最终效果如下：
